CONVERTISSEUR D'IMPEDANCE

---

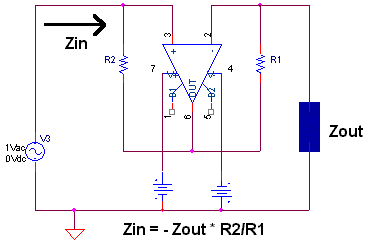

Convertisseur d'impédance négative : NIC

Ce réseau permet de convertir une impédance en sa valeur opposée. Il est utilisé principalement dans les filtres passe-bande.

---

Inverseur d'impédance : gyrateur

Le gyrateur est un qadripole actif, introduit à la fin des années 1960 par Mr Tellegen, qui permet d'inverser une impédance. Par exemple une capacité devient une inductance. Il est facile de synthétiser des inductance énormes, 1000H par exemple.

---

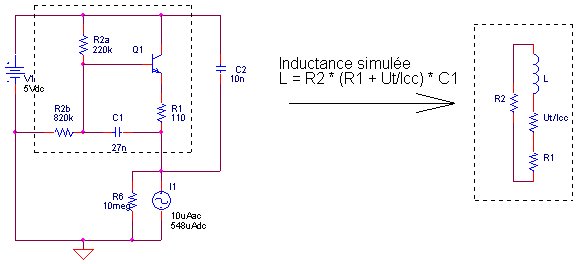

Inductance simulée à transistor unique

Il est possible de réaliser une inductance de bonne qualité avec un unique transistor à grand gain. Ce n'est pas un gyrateur au sens strict, mais une déviation d'un montage de passe bas actif du 2ème ordre à structure de Sallen et Key.

Si R2>>R1 alors, les équations se simplifient :

Attention, dans ce circuit, la valeur du courant de charge influe directement sur les parametres de l'inductance par le facteur Ut/Ice. Noter que la température est aussi présente dans ce facteur. Une façon d'atténuer ces phénomène est d'augmenter R1, ce qui diminue le facteur Q.
Le facteur Q est maximal lorsque C1 = C2 :

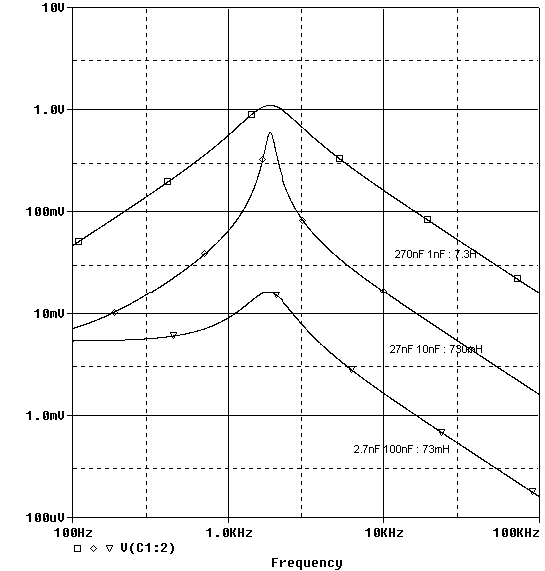

3 simulations avec des des valeurs C1, C2 différentes 100:1 10:10 1:100, mais au produit constant. Si C1>>C2, alors Zmax maximal=R2 et Q minimal Si C1=C2, alors Zmax=R2/2 et Q maximal Si C1<<C2, alors Zmax tend vers R1 et Q minimal
